新闻动态 News Information

水性聚氨酯增稠剂（WPU）在印花胶浆行业是一种关键的功能性助剂，其通过缔合增稠机制显著优化胶浆的流变性、施工性及成膜性能。以下从技术特性、应用机制、工艺要点及行业趋势等方面展开系统分析：

一、水性聚氨酯增稠剂的核心特性与作用机制

1. 缔合增稠与流变控制

• 非离子型结构（如YR-841E）：依赖聚醚链段与水性体系中聚合物粒子的可逆氢键缔合，动态调节黏度。高剪切速率下（如过网印刷）黏度降低，提升流动性；低剪切速率下（如静置流平）黏度恢复，防止渗化。

• pH稳定性：非离子特性使其在酸/碱/盐体系中均保持增稠效率，适用于多样化的印花浆料（如牛仔浆、尼龙浆）。

2. 性能优势

• 成膜增强：提升胶浆的成膜连续性，改善耐水洗性（如耐60℃水洗20次不起泡）和机械强度（弹性延伸率>150%）。

• 光泽与触感：赋予印花图案高光泽度和干爽柔软手感，避免传统增稠剂导致的僵硬触感。

• 相容性广：适用于丙烯酸乳液、苯乙烯共聚物、水性环氧树脂等多种体系。

二、在印花胶浆中的具体应用工艺

1. 添加方法与用量控制

• 常规印花：0.5–1.0%

• 高触变需求（如厚板浆）：1.0–3.0%

• 精细图案（需高流平性）：0.2–0.5%。

• 后期添加原则：生产末期加入（建议0.1–3.0%总质量），边搅拌边缓慢加入，避免局部凝胶。预稀释（水或丙二醇稀释2–4倍）可提升分散效率。

• 用量适配场景：

2. 工艺适配性

• 丝网印花：优化过网性，减少堵网，提升图案锐利度。

• 数码喷绘：作为水性墨水添加剂，改善喷射流畅性和基底附着力。

• 复合体系应用：在双组分胶浆（如含羟基树脂+水性聚氨酯固化剂）中协同提升交联密度，增强耐摩擦牢度（湿擦达4级）。

三、对印花制品性能的关键提升

1. 流平性与触变性的平衡

• 高剪切黏度降低确保印刷时胶浆快速流平，低剪切黏度恢复防止织物渗色，尤其适用于多孔面料（如棉、麻）。

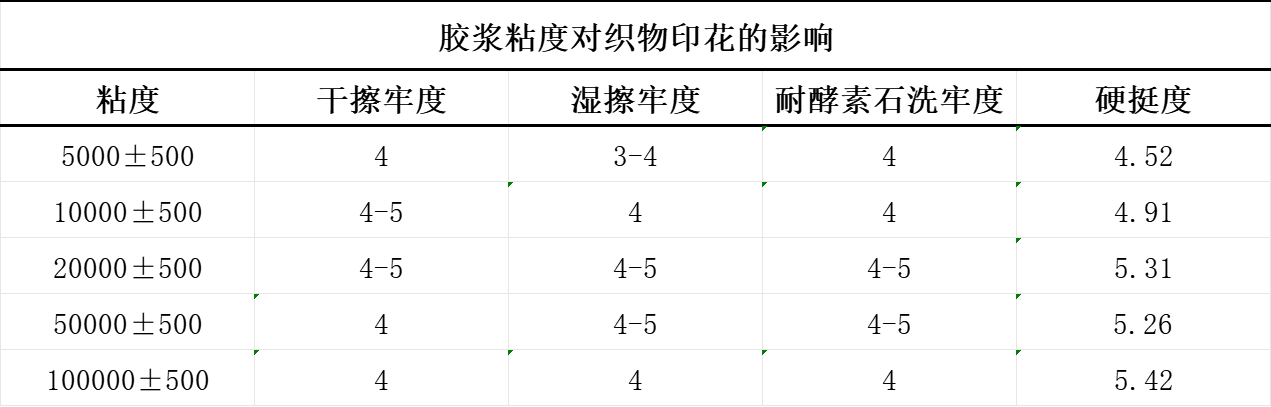

• 并且通过调整增稠剂用量，制备不同粘度的印花胶浆，结果表明：织物的硬挺度随着胶浆粘度的增加略有增大， 但增大幅度较小。 胶浆的粘度影响胶浆的下降量和流动性， 当胶浆的粘度为 5000mPa.s, 胶浆为容易流动的液体状， 印花过程下浆太少，涂布到织物表面的粘合剂厚度较小， 印花的各项牢度不理想；随着胶浆粘度的增大， 织物印花的各项牢度有所提升， 这是因为胶浆保持合适的流动性情况下， 粘度越大下浆量越多，粘合剂的厚度增加， 对纤维与涂料的粘合效果越好。 但是胶浆粘度过大时， 胶浆流动性变差，涂布的均匀性受到影响， 印花图层表面的平整性欠缺， 粘合剂对颜料的包埋紧密度变差， 机械力作用下更容易掉色。 综合织物印花各项牢度， 胶浆的粘度应调节至 20000mPa-s 左右。



•


2. 耐候与环保性

• 抗盐/抗电解质特性适配功能性印花（如抗菌、阻燃整理）；不含APEO和挥发性有机溶剂，符合绿色纺织标准。

3. 基材适应性扩展

• 通过硅烷偶联剂改性，增强在疏水面料（涤纶、氨纶）的附着力，解决传统水性聚氨酯粘结力不足的问题。

四、技术发展现状与趋势

1. 自交联改性技术
   硅烷偶联剂改性WPU（如Dolphin 1052r）实现分子内交联，免除外加交联剂，简化工艺的同时提升耐水性（接触角>90°）和弹性8。

2. 复配增稠体系
   与碱溶胀型（如陶氏TT-935）、PTF增稠剂协同，精细调控流变曲线，满足直角厚板浆等特殊纹理需求8。

3. 功能性填料适配
   钛酸酯改性碳酸钙（1000–1500目）与WPU增稠剂协同，提升涂层耐磨性及遮盖力8。

五、市场主流产品与选型建议

六、应用挑战与解决方向

• 低温稳定性：部分产品需4℃以上储存，冻融后易颗粒化，需改进乳化工艺。

• 超低粘度体系：对分子量<5万的水性树脂增稠效率不足，开发窄分布聚醚链段是重点。

• 生物基替代：探索植物油改性WPU（如蓖麻油衍生物），响应碳中和政策。

水性聚氨酯增稠剂通过分子设计持续推动印花胶浆向高环保、高功能化演进。未来技术将聚焦于智能化流变调控（如剪切-温度双响应型）及生物可降解材料整合，进一步赋能纺织印染的绿色升级。
